      反应设备




不锈钢反应釜,实验室反应釜,平台带搅拌反应罐





反应釜的构造原理、特点:
反应釜由锅体、锅盖、搅拌器、夹套、支承及传动装置、轴封装置等组成,材质及开孔可根据用户的工艺要求制定。
加热形式有:电加热、油加热、气加热、水加热(或冷却)、明火加热等。
夹套形式分为:夹套型和外半管型,夹套油加热型都设有导流装置。
搅拌形式一般有:桨式、锚式、框式、螺条式、刮壁式等。高转速类有分散叶轮式、涡轮式、高剪切式、推进器式,供客户根据工艺选择。
传动形式有:普通电机、防爆电机、电磁调速电机、变频器等,减速器有摆线针轮式、蜗轮式、行星无极变速式。
轴封为:普通水冷却填料密封、组合式四氟填料密封、机械密封。
出料形式有:球阀、下展阀。

不锈钢反应釜主要由罐体、夹套、搅拌系统三大部分组成:
1,不锈钢反应釜的材料
与物料接触部分均采用304或316L等优质不锈钢制造,符合GMP标准。
2,不锈钢反应釜的配件
◆搅拌形式多用框式搅拌,确保物料在短时间内均匀调和;同时可根据需要选用框式、锚式、浆式等
◆密封采用卫生级机械密封,可以保证罐内的压力及防止罐内物料泄漏而造成不必要的污染;
◆接口采用ISO标准快装卡箍式,方便卫生;
◆无菌呼吸器,CIP清洗喷头、视镜、法兰、卫生快开人孔等
3,不锈钢反应釜的表面处理
内表面采用镜面抛光,确保无卫生死角,全封闭的设计确保物料始终处于无菌状态,外表面可选喷砂、磨砂、冷轧原色亚光处理。
加热冷却:加热方式可选蒸汽、电加热、导热油,以满足耐酸、耐碱、耐高温、耐磨蚀、抗腐蚀等不同工作环境的工艺需要。

罐体可选配置:
反应釜的的罐体可选配置无菌空气过滤器、温度计(数显式或表盘式)、PH计、射灯视镜、卫生级人孔、进出液孔、CIP万向旋转清洗球、压力表、无菌取样阀、液位计及液位自控系统(承重模块、无触点超声波、静压变送式器)等,或根据客户要求进行配置。

典型的应用:

适用于石适用于油、化工、橡胶、农药、染料、医药、食品,用来完成硫化、氢化、烃化、聚合、缩合等工艺过程。

产品特色:
●反应釜采用316L 或304 制作,具有优良的机械性能,可承受较高压力,也可承受块状固体物料加料时的冲击;同时具有加热迅速、耐高温、耐腐蚀(无生锈现象)、卫生、无污染等特点。
●搅拌器有锚式、框式、浆式、涡轮式;转动机构采用摆线针轮减速机、齿轮减速机,多采用变频调速;密封装置可采用卫生级机械密封;加热冷却可采用夹套、半管、盘管结构,加热方式有蒸汽、电加热、导热油;均可根据用户的工艺需要任意选配.。
●反应釜容积有600L~20000L等多种规格,可根据客户实际需求进行设计、制造。



主要技术参数:
设计压力:0.1MPa-0.6MPa
内胆:304、316L
设计温度:罐体按客户要求
保温层:岩棉或聚氨脂
处理类型:机械抛光、喷砂、酸洗
支腿等:304
执业光精度:内壁0.4um,外壁0.6um
进出口:快装卡接、法兰

容积(L)
直径(mm)
高度/长度(mm)
电机功率(KW)
搅拌转速(r/min)
600
900
900
1.1
200(推进式)或60(锚框式)
(可根据客户使用情况进行调整设计)
1000
1100
1000
1.5
2000
1300
1500
2.2
3000
1600
1500
2.2
4000
1700
1800
3
5000
1800
1800
4

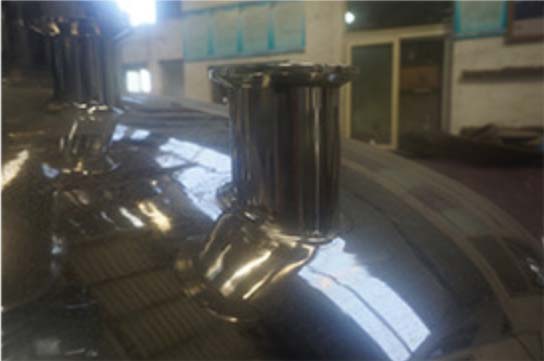

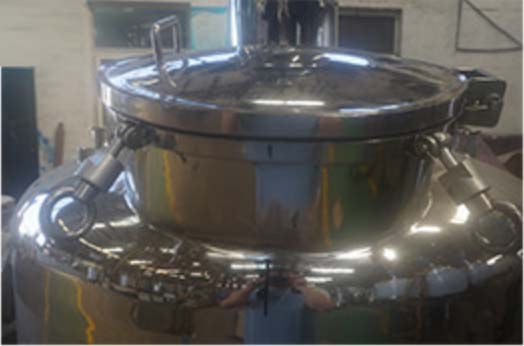

产品细节:
1、

筒体、封头彩用自动等离子环缝自动焊。

全部管口采用人氩弧焊,10年以上持证高级焊工焊接。

与筒体连接处采用磨光机与手工抛光精抛光,确保焊接处

圆滑过度。
>

<
2、

法兰、视镜、管件、阀门等流体配件均从源头把控产

品质量。

仪器、仪表等均采用业内一线大厂产品。

3、

内表面镜面抛光,RA≤0.4um。

外表面亚光接丝处理,RA≤0.4um。

确保符合制药机械GMP标准。内部无死角。
>

<
4、

根据用途不同,搅拌器可选用框式、锚式、刮壁式、

叶片式、桨呆式、推进式、螺旋式、分散式等多种高

性能搅拌器。

搅拌器材质要求不同,全部用用US304不锈钢或SS316L

不锈钢。

5、

全部管口均采用国际尺寸,按图纸方位图布局。

根据贵方要求合理配置,确保与生产线前段、后段

无缝连接。
>

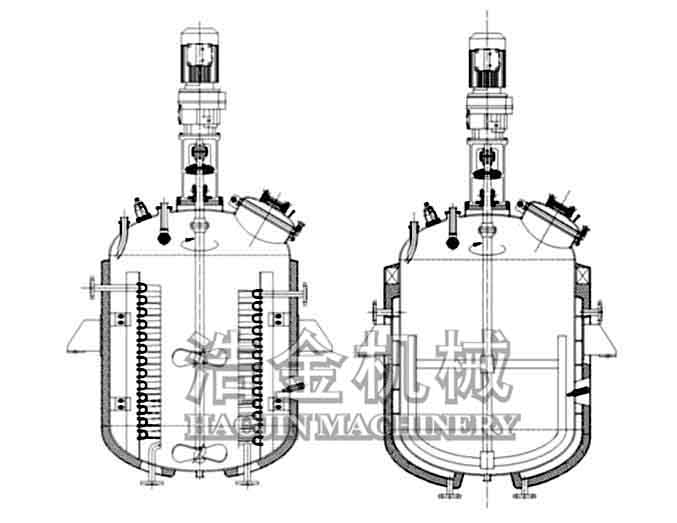

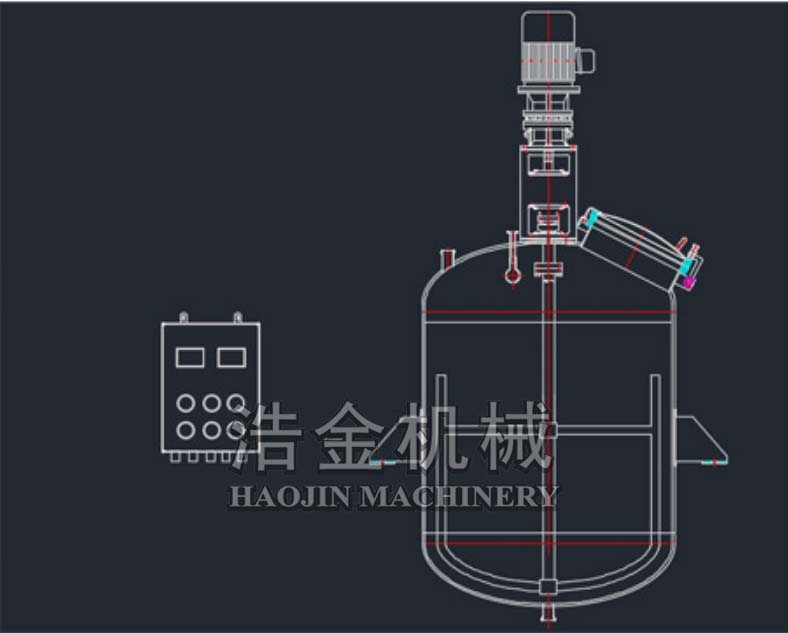

产品结构:
不锈钢反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究,用来完成
水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。 反应釜采用立式圆罐体,罐体可制作成蜂窝夹套、盘管夹套或整体夹套,可加热,冷却;采用316L 或304不锈钢材质制作,内壁采用电解镜面抛光或机械抛光,外壁采用304 全焊接保温结构,外表面采用镜面或亚光处理;各进出管口工艺开孔与内罐体焊接处均采用翻边工艺圆弧过渡,光滑易清洗无死角,外表美观。


产品展示:

搅拌浆几种常用结构形式:

我们会按照搅拌物料特性及用户工艺要求,选用合适的搅拌浆形式与搅拌转速。
单层储罐
三叶推进式
涡轮分散盘
六叶圆盘涡轮式


单层储罐
锚式
平直斜叶桨式


除了上述及其它形式搅拌浆外,有些搅拌罐还用用高剪切乳化机、叶片式分散搅拌机(价另计),依靠其强劲搅拌力度,将物料快速分散、搅拌混合。

单层储罐



高速分散搅拌机:
电机功率:1.1~75KW
电机转速:1450r/min(4级)
电机形式:定速电机、变频电机
(如需配变频电机,需配变频器,调速范围:0-1450r/min)
高剪切均质乳化机
电机功率:1.1KW~75KW
电机转速:1.1kw-18.5kw=2900r/min;22kw-75kw=1450r/min
电机形式:定速电机、变频电机
(如需配变频电机,需配变频器,调速范围:0-1450r/min)

我司专业生产定制各类乳化罐,品质老厂,质量好价格优,欢迎咨询15517115857
